使用芯片：
APM32E103RET6
客户应用场景:
使用 RTC20S 闹钟唤醒一次低功耗的 MCU，并有 26S 的 看门狗 溢出窗口。RTC20S 唤醒后及时喂狗，MCU 就可以持续正常工作，不产生看门狗复位。
问题：
芯片在常温下运行正常，但温度降到-30度以下时，芯片不能正常唤醒（经排查，不是不能正常唤醒，而是芯片发生反复重启）。测试5台样机，均有此现象。
分析1：确认RTC的时钟源LSE低温下是否正常

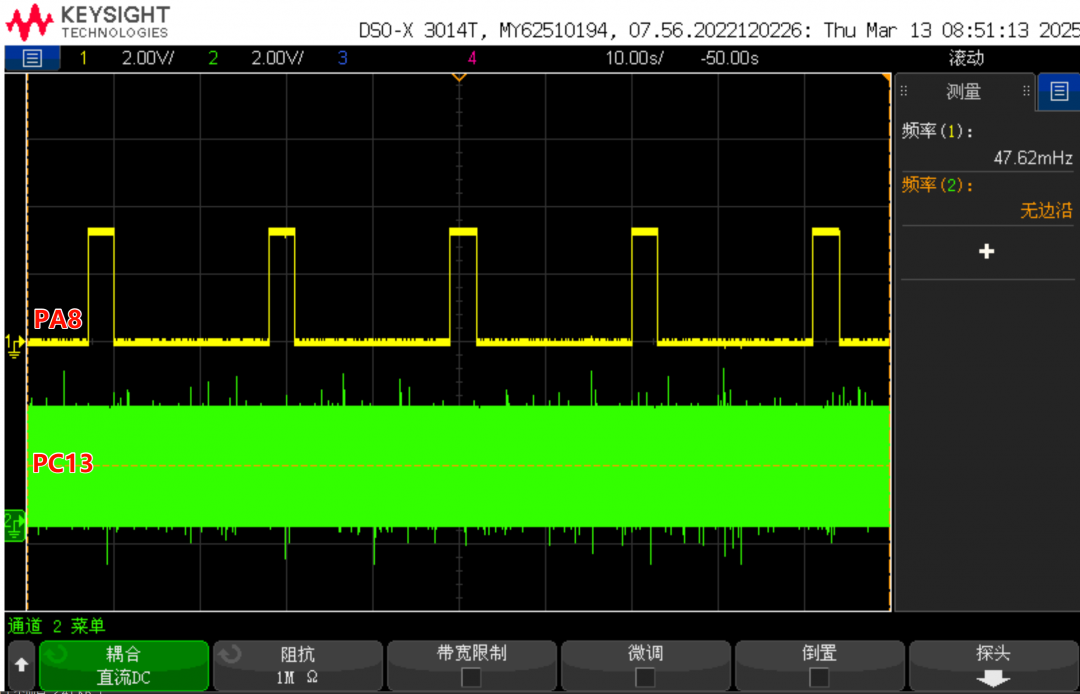

测试方法： 编写程序，RTC闹钟每隔20秒唤醒一次STOP低功耗。PA8高电平表示运行，PC13输出 LSE 的64分频时钟观察。
测试结果： -40度环境下测试2PCS芯片，低温RTC正常唤醒，LSE/64波形正常：512HZ。
证明LSE时钟正常，RTC唤醒功能也正常。
分析2：RTC唤醒加看门狗测试
测试方法： RTC闹钟每隔20秒唤醒一次STOP低功耗。PA8高电平表示运行，低电平表示进入STOP。独立看门狗 设定最大看门时间26s（是最大时间窗口，与客户设置相同），PA9高电平表示看门狗复位重启。

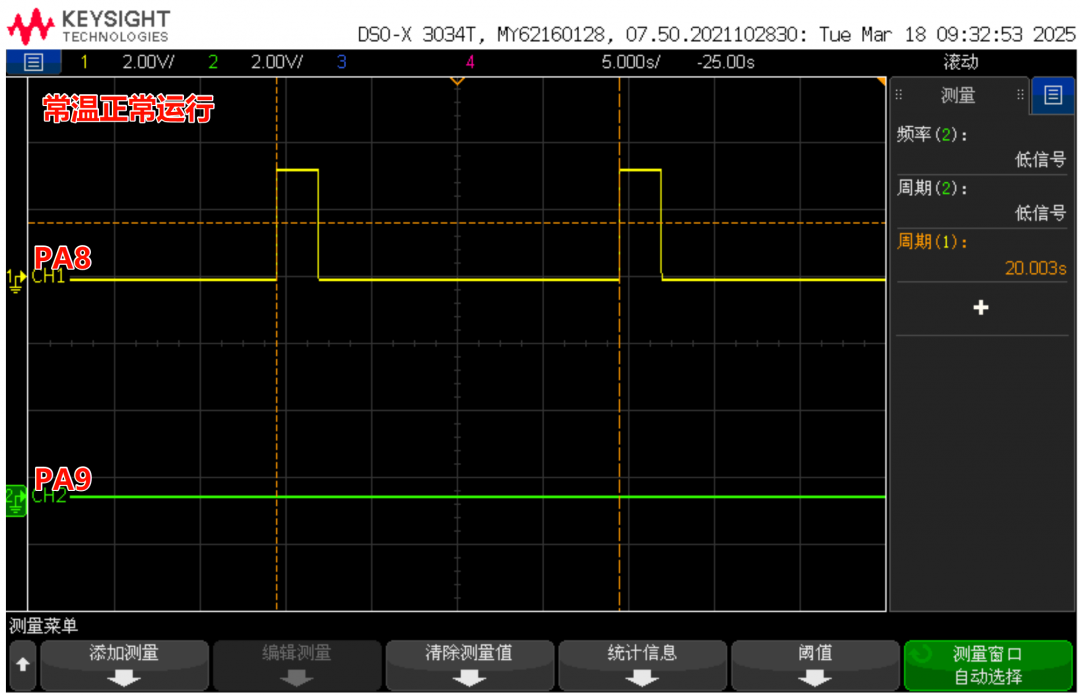

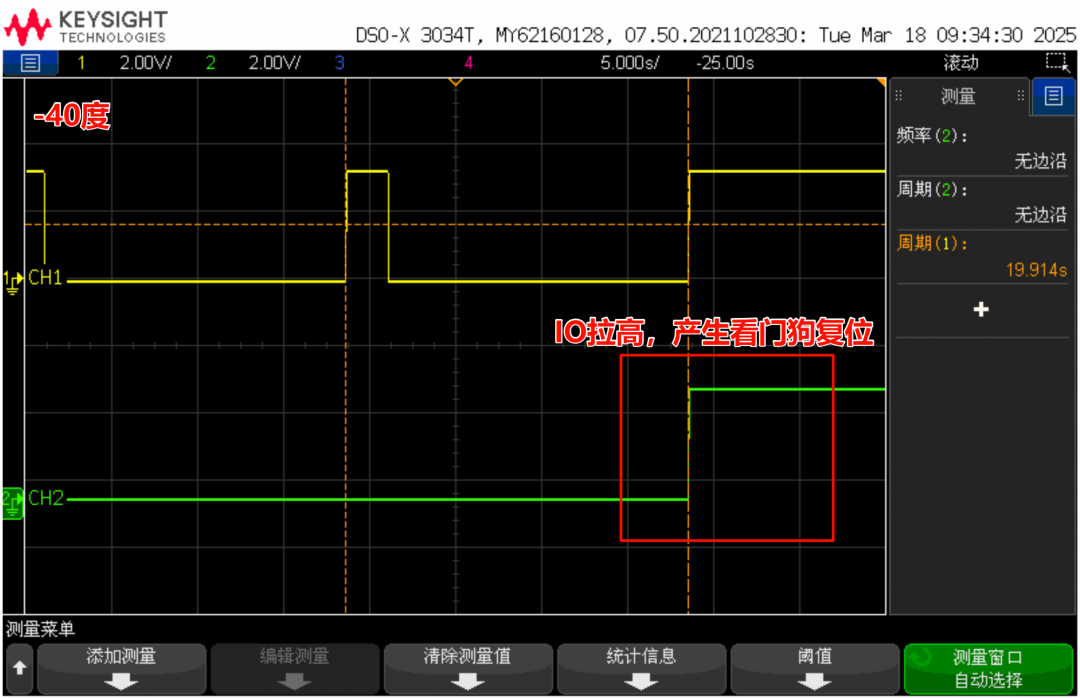

测试结果： 常温RTC可正常唤醒，-40度低温出现看门狗复位，复现客户所述问题。
分析3：观察看门狗时钟源LSI频率是否正常
测试方法： 看门狗是使用 LSI 作为时钟源的，故编写程式，用PC13输出LSI/64波形，观察高低温对LSI频率的影响。

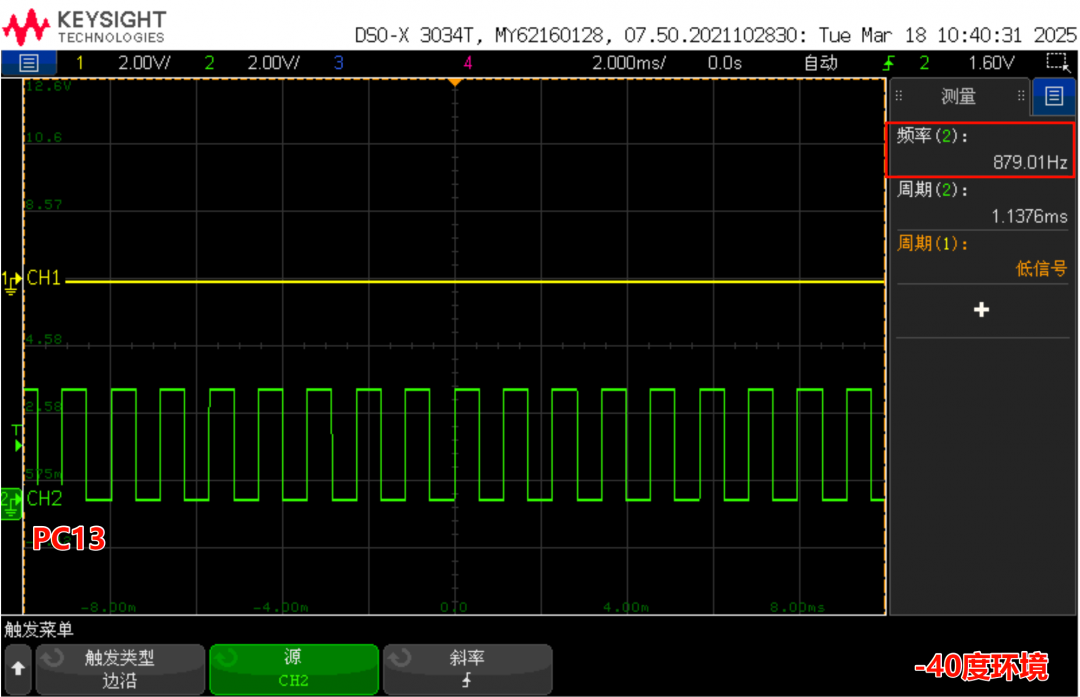

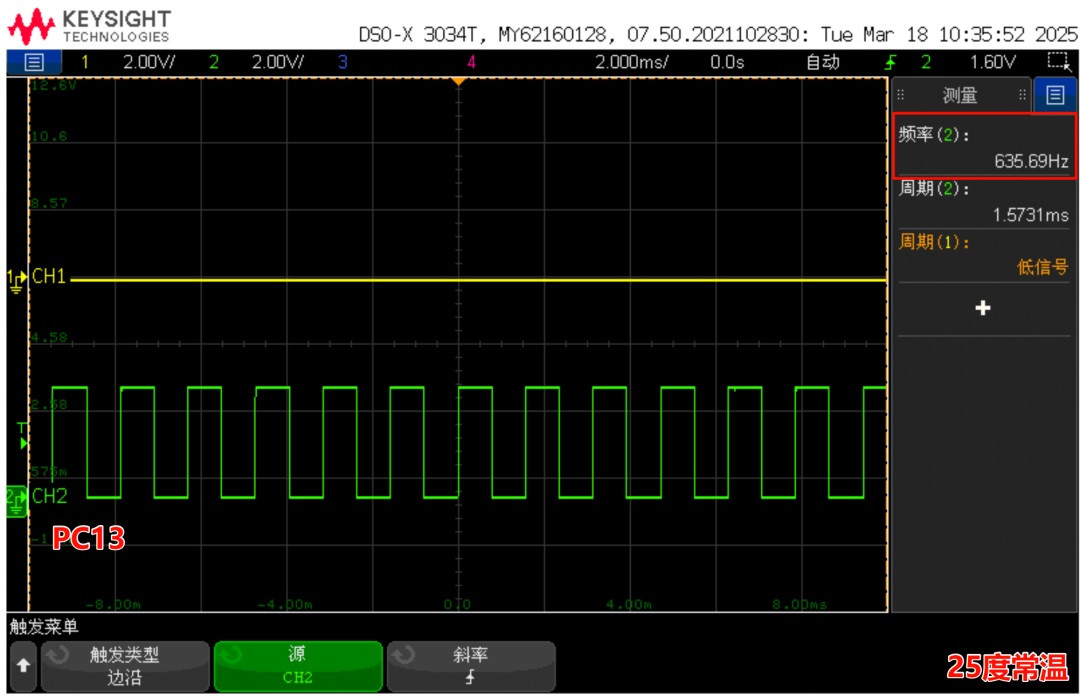

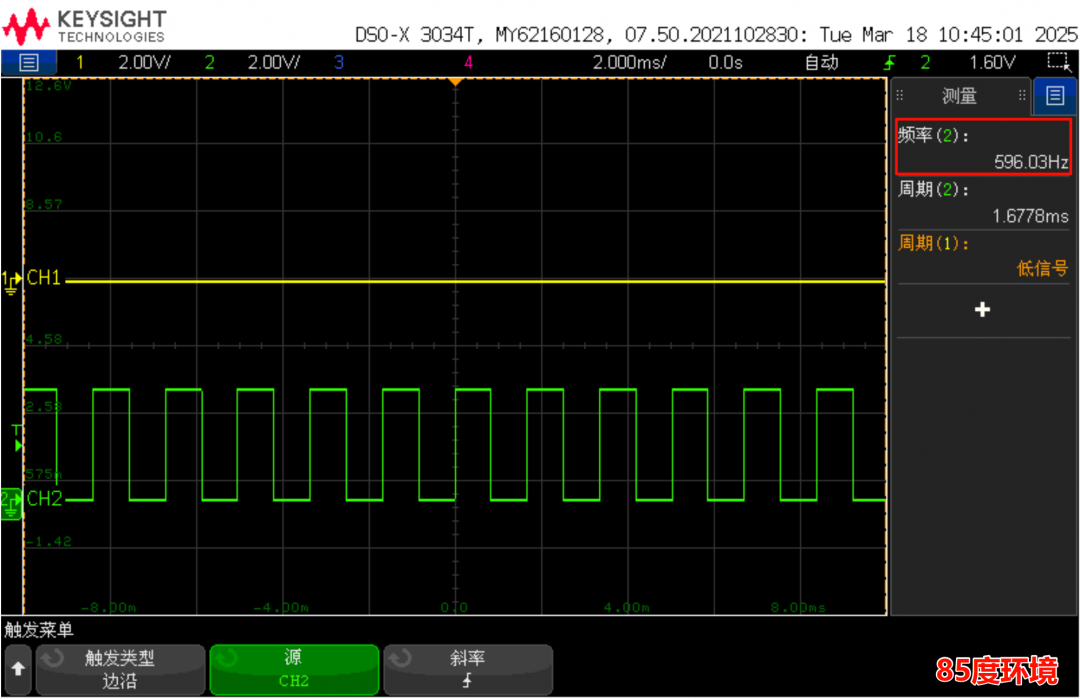

测试结果： 常温25度，LSI频率63664=40.7K；低温-40度，LSI频率88064=56.3K；高温85度，LSI频率59664=38.1K。
低温下LSI频率明显变高，导致看门狗时间会缩短：常温下看门狗饿死时间为26秒，低温下缩短到4095256/56.3K=18.6S，小于RTC唤醒时间20s，导致低温时不能及时喂狗而使MCU重启。
分析4：对3片芯片样片做三温测试，看LSI波动范围
测试方法： 选取3PCS APM32E103RET6（A2）样片进行LSI频率三温测试。
测试结果：
| APM32E103RET6（A2） | 常温25度 | 低温-40度 | 高温85度 |
|---|
|
#11 | 40.7K | 56.3K | 38.1K |
|
#12 | 39.9K | 53.1K | 37.0K |
|
#13 | 39.6K | 48.9K | 36.8K |

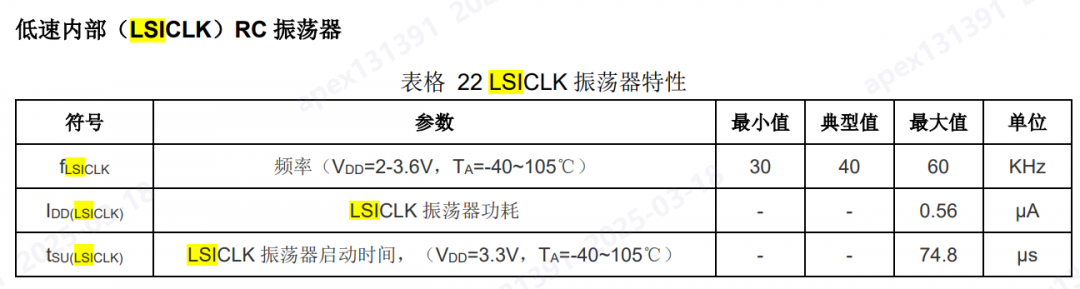

APM32E103XE数据手册中的范围如下：

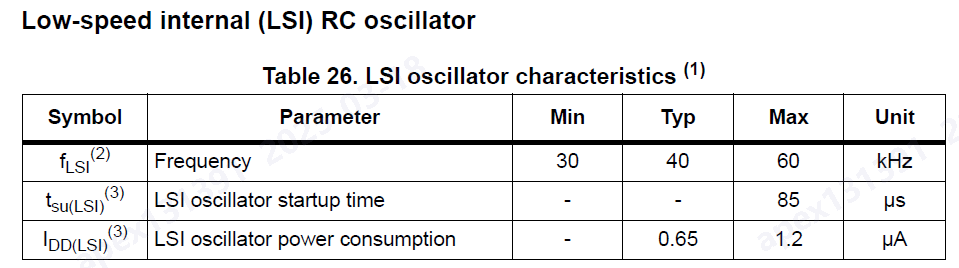

竞品芯片数据手册中的范围如下：
说明APM32E103RET6的LSI频率范围符合极海、竞品数据手册的指标。
分析总结：
综合测试分析，此案发生RTC唤醒异常的现象，实际上是低温条件下MCU看门狗喂狗失败引起，根因是由于APM32E103RET6在低温下LSI频率偏移较大引起：
常温下 LSI 频率40Khz，-40度低温下LSI频率可达到48.956.3KHZ甚至更大。频率变大，导致看门狗定时时间变短（由26S变短到 18.6S），当定时时间小于RTC唤醒时间(20S)时，会导致还没有到RTC唤醒时看门狗就已饿死重启了。
此案归属为客户自身应用问题，客户应该参考数据手册中LSI的频率范围上下限来设计RTC和看门狗的时间组合配置。
解决方案：
如果看门狗仍设置为最大溢出时间26S，那建议客户缩短RTC唤醒时间，比如小于17S。
