前言
本文旨在分享在嵌入式开发中使用APM32系列芯片（如APM32F103、APM32F407、APM32F003）的实战经验。
近期在项目中频繁使用FMC（Flash Memory Control）模块，积累了一些关于Flash读写、擦除及读保护的关键理解，特此记录以供参考。
FMC模块技术概览

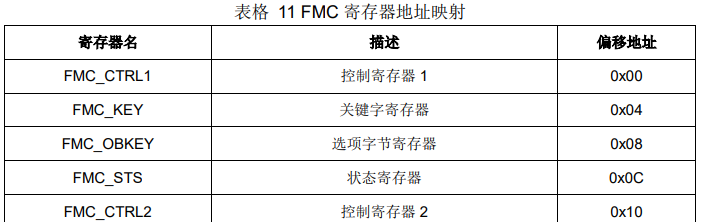

APM32的FMC模块全称为Flash Memory Control，即闪存控制器。它是芯片内部存储管理的核心，主要由三个部分组成：存储器（Main Memory）、信息块（System Memory、Option Bytes）以及FMC寄存器。
FMC核心功能开发详解
在实际开发中，FMC模块的操作主要集中在以下四个关键点：
1. Flash编程（写入）注意事项
进行Flash编程时，首要原则是在写入数据前必须保证目标区域已被擦除。此外，不同型号的APM32芯片支持的写入位宽不同，这是开发中容易忽视的细节：
- APM32F103：仅支持半字（16-bit）写入。
- APM32F407：支持字节、半字、字、双字写入操作，具体取决于电压范围和并行位数配置。
2. Flash擦除机制：页擦除 vs 扇区擦除
Flash的擦除操作具有“整体性”，只能擦除指定区域的全部内容。开发者必须明确当前芯片的物理结构：

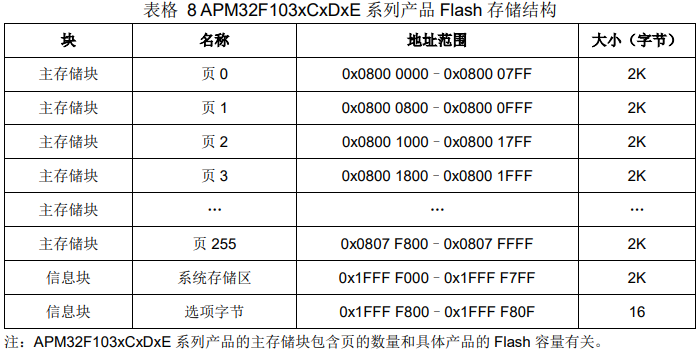

- APM32F103：采用页擦除（Page Erase）机制。
- APM32F407：采用扇区擦除（Sector Erase）机制。
在进行批量数据更新或OTA升级时，如果不确定擦除的最小粒度（页或扇区），极易触发编程错误或破坏相邻数据。
3. Flash读保护等级与解锁策略
APM32提供三种安全保护等级（Level 0, 1, 2）：
- 等级0：无保护，全开放。
- 等级1：读取保护。无法通过调试接口读取主存储区。从等级1降级回等级0时，芯片会自动执行全片擦除（Mass Erase）。
- 等级2：芯片级保护。一旦设置，无法回退到等级0或等级1，芯片将永久锁定。
如何解决误设读保护等级1的问题？
如果意外进入等级1，通常有以下解法：
- 预留后门：代码中预先写入了解除保护的逻辑。
- 工具解锁：使用J-Flash或STM32CubeProgrammer等工具执行解锁命令。
- SRAM启动解锁：通过SRAM运行解锁代码。
特殊案例：无BOOT引脚芯片（如APM32F003）的救砖方案
对于像APM32F003这样没有外部BOOT引脚，且BOOT配置受选项字节控制的芯片，可以通过IAR EWARM环境从SRAM启动来恢复：

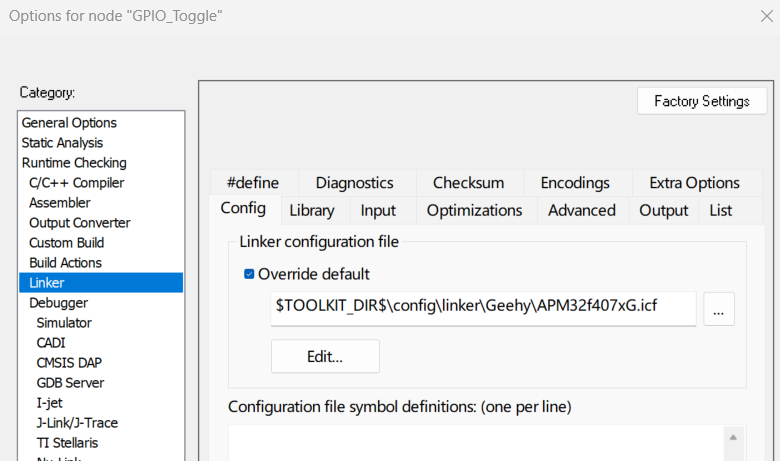

打开工程配置（Options），指定使用自定义的.icf链接文件。

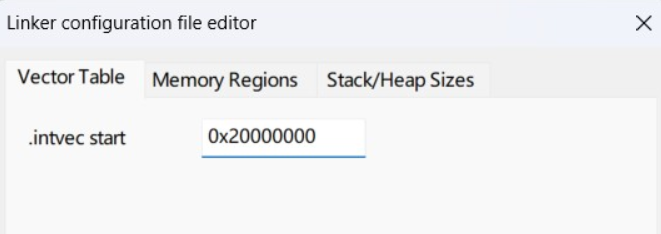

修改.icf文件，将.intvec start地址修改为SRAM的首地址。

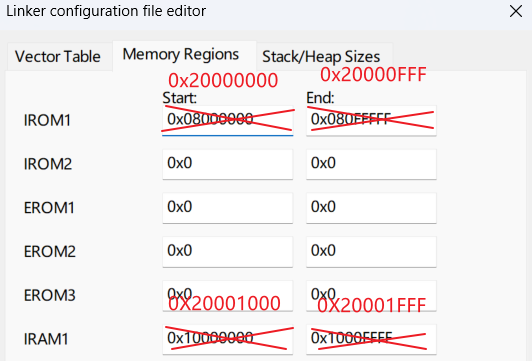

调整ROM和RAM的映射区域，将程序完全映射到SRAM中运行（避开被保护的Flash）。
通过这种方式，将解除保护的代码下载到SRAM并运行，即可成功救回芯片。
4. 选项字节（Option Bytes）操作规范
选项字节控制着读写保护、看门狗配置等关键功能。操作时需遵循以下规范：
- 生效机制：每次修改选项字节后，必须进行系统复位（System Reset）才能生效。
- 补码机制：选项字节通常包含原码和补码。修改选项字节前必须先执行擦除操作。
- 错误示例：直接将0xFE修改为0xFD。
- 原因：虽然数据位看似只变了一位，但由于补码校验机制的存在，直接写入会导致校验失败从而触发编程错误。
以上是关于APM32 FMC模块的深度解析，如有遗漏或错误，欢迎在评论区交流指正。
