mrqiang
hi，来了来了，其实从目前现象看，新芯片第一次可以正常烧录，后续先出现Flash写保护，再出现J-Link无法识别，建议优先从OB配置和烧录连接这两个方向排查。

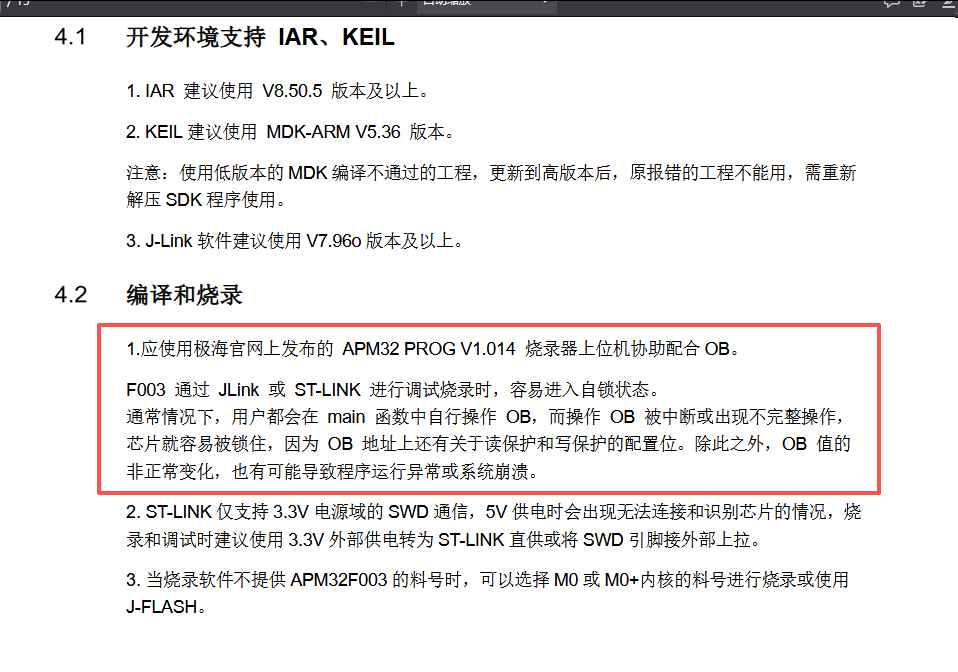

APM32F003官方AN1142应用说明中有提到，使用J-Link或ST-Link调试烧录时，如果OB操作被中断或未完成，可能进入自锁状态。OB中包含读保护、写保护等配置位，所以目前出现Flash写保护的现象，建议先检查程序中是否有FMC/OB、读写保护或JTAGDIS相关操作。

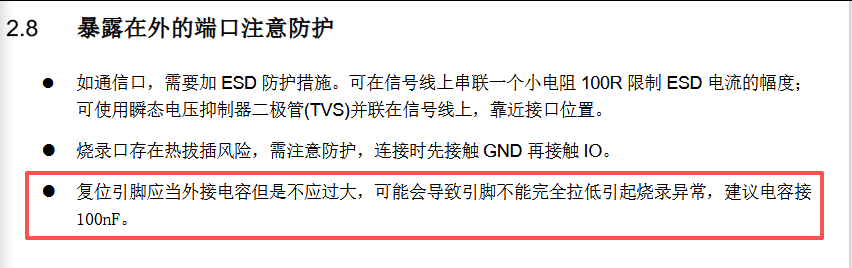

另外看您的图，NRST外接电容C6为1uF，官方建议RESET外接电容使用100nF哈
电容过大可能影响NRST拉低和复位时序，进而影响烧录和Connect Under Reset连接，建议先将C6改为100nF。
可以按下面顺序排查：
- 将NRST的1uF电容改为100nF，并确认J-Link的NRST信号有连接到芯片。
- SWDIO建议加10K上拉，SWCLK加10K下拉，同时适当降低SWD通信速率。
- 使用J-Link的Connect Under Reset方式重新尝试连接。
- 如果能够连接，检查OB中的读写保护配置，解除保护后执行整片擦除，再重新烧录程序。
- 检查应用程序中是否有修改OB、FMC保护位或JTAGDIS相关代码，避免程序运行后再次改变相关配置。
- 如果仍无法恢复，可以尝试使用官方APM32 ROG工具进一步检查和处理OB。
目前不建议直接判断MCU已经损坏，因为“首次可以正常烧录→出现Flash写保护→之后无法连接”这个过程比较像是保护配置或调试连接异常。
建议先按以上步骤排查，如果还有问题，可以把J-Link完整报错信息以及程序中涉及FMC/OB配置的代码贴出来，我们再进一步确认哈
